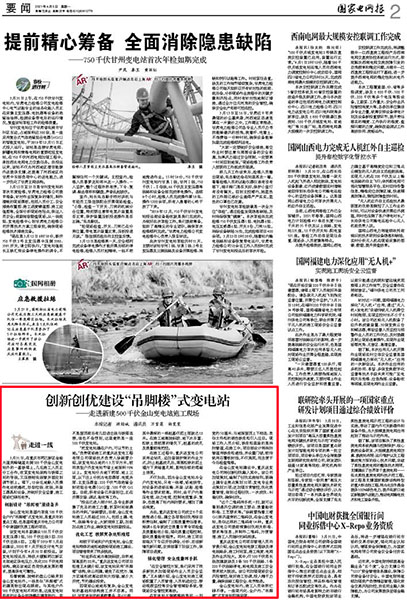

【国家电网报】创新创优建设“吊脚楼”式变电站

——走进新建500千伏金山变电站施工现场
发布日期: 2021-04-07 信息来源: 杨明丽




  3月31日,在重庆市两江新区金渝大道岚峰隧道北侧500千伏金山变电站外的一基铁塔上,几名施工人员正分工合作,收紧变电站架构与铁塔之间的导线,又压接耐张线管并固定到调节板上。塔下,10余名地勤人员操作电动绞磨机,协助拉线、收线,吊装工器具和设备,并做好安全监督,施工现场忙碌而有序。
  创新设计 “吊脚楼”里设备多
  金山变电站是国内首座500千伏全户内“吊脚楼”式变电站,是重庆市的重点工程,也是国网重庆市电力公司首个申请国家优质工程的项目。
  该变电站本期建设100万千伏安主变压器2组,500千伏出线2回、220千伏出线6回。工程于2019年5月启动建设,2020年7月开始交付电气安装,计划于今年4月30日前投运。该变电站投运后,将极大缓解两江新区北部地区供电压力,优化220千伏电网结构,满足该地区负荷快速发展的需求,提高供电可靠性。
  沿着蜿蜒、陡峭的盘山公路来到金山变电站外,一栋类似“吊脚楼”式的建筑物出现在眼前。与其他户外500千伏变电站不同的是,这座变电站所有的设备全部隐藏在建筑物内。若不是屋顶前后有几回进出线与铁塔连接,谁也不会想到,这里竟然是一座500千伏变电站。
  “把变电站建在户内,可以节约土地。”负责现场施工的重庆送变电工程有限公司现场技术负责人徐颖雪介绍,该变电站占地约1.3万平方米,较同类型户外变电站节省土地面积70%以上。变电站分为地下两层、地上三层,从下往上分别为电容器层、电缆夹层、主变压器室、220千伏气体绝缘全封闭组合电器(GIS)室、500千伏GIS室。目前,所有设备已吊装到位,正在开展安装、调试、验收等工作。
  “投运已进入倒计时,各专业都调集了充足的施工力量,抓紧时间做最后的冲刺。”徐颖雪说,目前,金山变电站施工人员超过200人,包括土建、电气、线路等专业,大家倒排工期,加班加点施工作业,确保变电站按期投运。
  优化工艺 破解复杂地形难题
  相较于平地和户内变电站,金山变电站特殊的地形地貌给现场施工建设、项目管理带来了很多挑战。
  “站址所在地为高陡斜坡,自然地面高差约22米。”重庆送变电公司项目经理王永健介绍,该变电站采用“吊脚楼”结构,依山而建,避免了在挖方、填方区域形成高边坡和大挡墙,减少大开挖,节约建设投资。
  因现场山地地形复杂,金山变电站的基础和结构施工并不容易。同时,该变电站的桩基数量多,共632根,其中最深的一根桩基仅泥土层就达12米。在施工地高陡斜坡、地下水丰富、松软土质较厚的情况下,桩基的成孔及质量较难把控。
  在施工过程中,重庆送变电公司采用边钻孔、边加装钢护筒的作业方式,防止桩基成孔后,周围松软的泥土塌方下来堵塞孔洞,影响后续的混凝土浇筑。
  不仅如此,因为金山变电站为全户内变电站,只有一栋楼,场地狭窄,对设备的进场运输、吊装、试验、检修等作业要求较高。同时,由于户内高压电缆、动力电缆、控制电缆繁多、复杂,也提高了站内消防要求,增加了建设难度。
  为此,重庆送变电公司成立8个实施推进小组,建立各层级创优考核目标责任制,编制了三级质量责任清单,抽调6名专家成立质量日常专项检查及质量验收小组,强化质量过程控制,固化质量验收程序。同时,施工项目部每天下午召开协调会,分析、总结新情况新问题,安排部署下阶段工作,保障项目进度。
  强化管理 安全质量两手抓
  “在安全管控方面,我们采用了很多新技术加强现场作业人员安全监督。”王永健介绍,金山变电站施工现场配置了人员管理、人员轨迹定位、移动视频监控等安全管理辅助系统,使现场安全管控更高效。
  在变电站左侧楼梯转角间,一列宽约50厘米、与地面屋顶上下相连、类似文件柜的银色铁皮柜引人注目。现场工作人员介绍,铁皮柜里装的是消防管道,在施工中,项目部设计将消防管道用铁皮柜遮挡,并设置门锁,较传统用石膏板封挡,不仅美观,而且便于今后检查维修。
  在金山变电站建设中,重庆送变电公司将创新创优融入其中。该公司加强策划,编制了创优实施细则,明确土建专业亮点策划32项、变电专业亮点策划25项;还加强日常管控,优化质量管理,做到过程创优、一次成优、纠偏创优、确保创优。
  “这个二维码用手机一扫,就可以看到通风空调的施工要点、质量验收标准、工艺要求等。”徐颖雪指着三楼GIS排风道旁的二维码说,在金山变电站,类似这样的二维码有14种。重庆送变电公司提前搜集创优相关标准、要求等信息,并制作二维码,方便管理、施工人员随时扫码阅读。
  重庆送变电公司项目管理人员向学贵介绍,金山变电站电源工程涉及停电线路多,施工时间紧,施工难度、电网及作业风险大。其中,仅500千伏思长线改建就涉及2条500千伏线路、5条220千伏线路停电,给电网及施工安全带来较大挑战。该公司加强现场安全风险管控,做好施工协调,投入精干力量,确保线路工程安全、有序推进。
  金山变电站内,施工人员依然忙碌不停。一座现代化、全户内、“吊脚楼”式变电站即将呈现。(本报记者 游绍斌 通讯员 万雪莲 杨雯雯)
